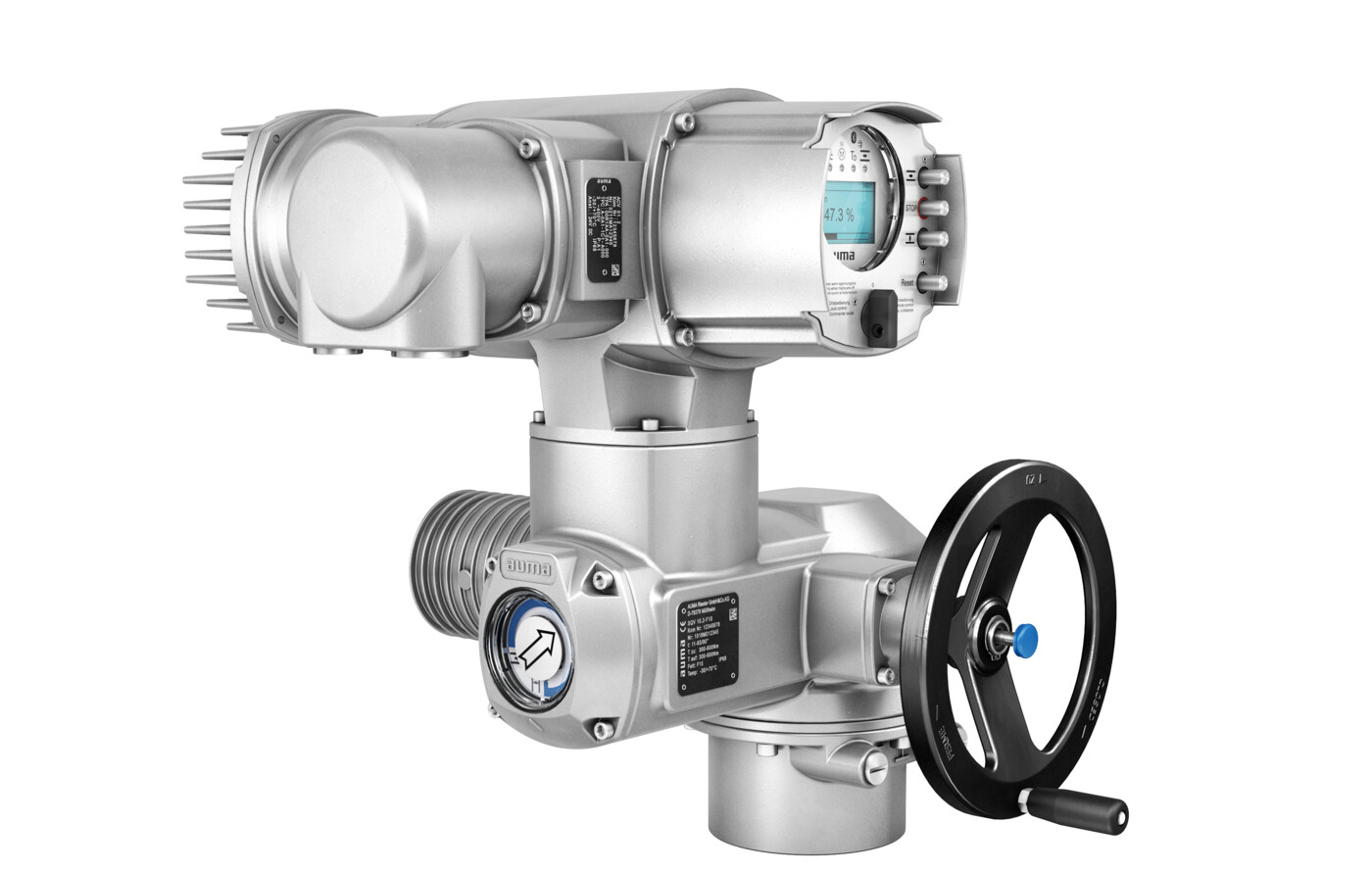

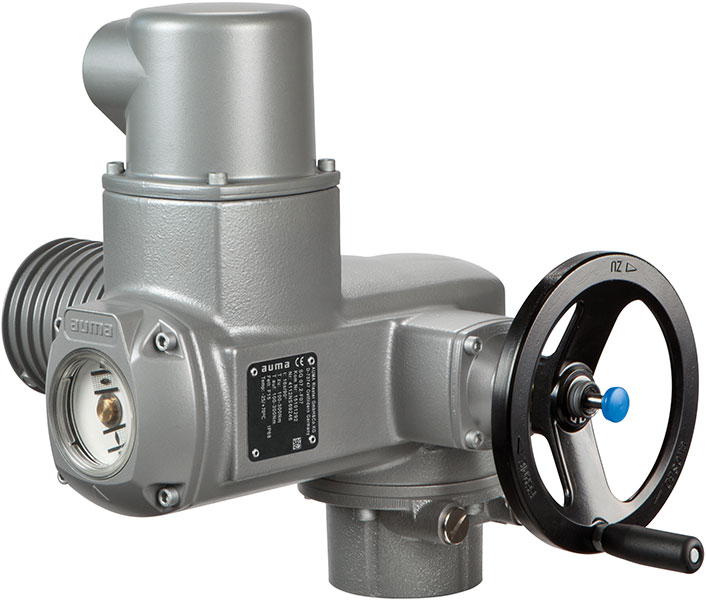

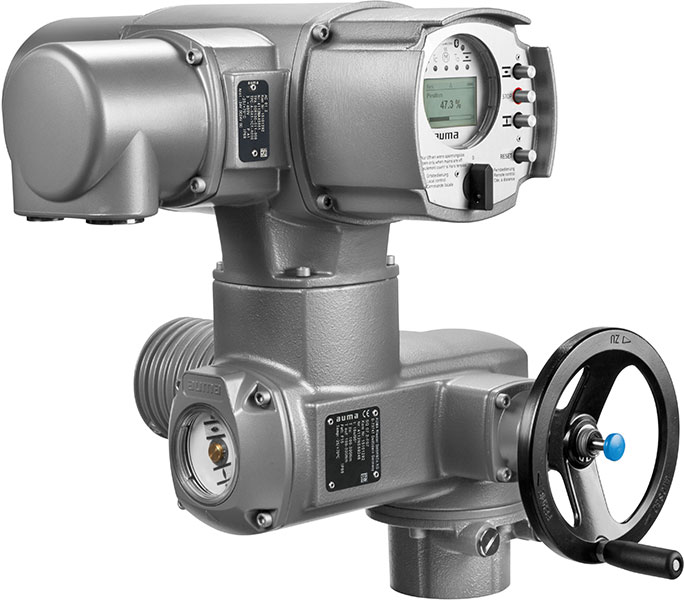

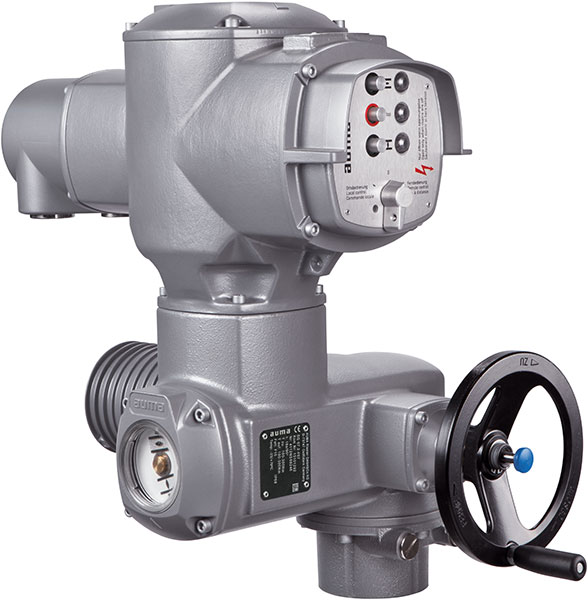

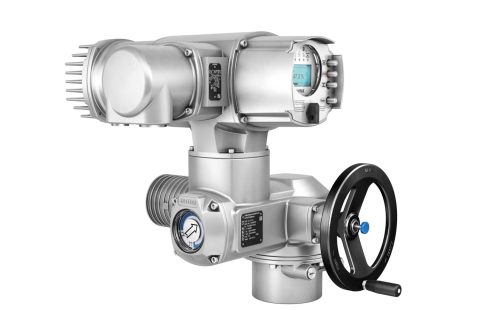

Az AUMA negyedfordulatú (90°-os) hajtómű az ipar szinte minden területén alkalmazható pillangószelepek, gömbcsapok, kúposcsapok mozgatására, automatizálására.
Típusok

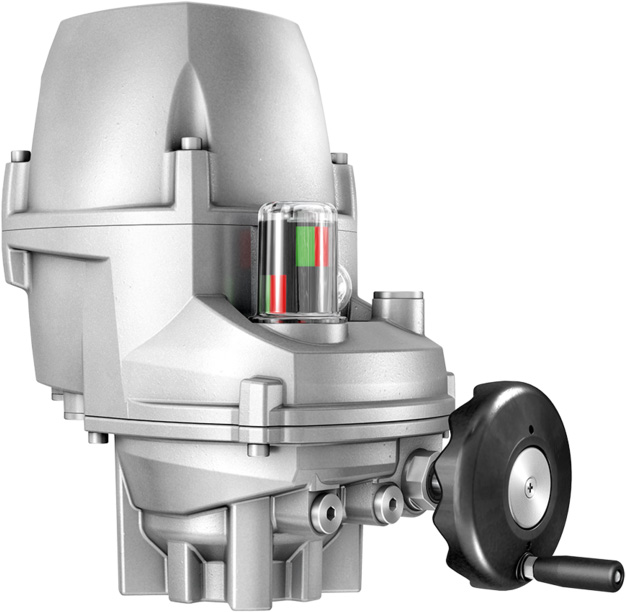

- PROFOX PF-Q80 – PF-Q600 (Kicsi, kompakt, kisebb szelepekre tökéletes hajtás)
- PROFOX PF-Q80X – PF-Q600X (Kicsi, kompakt, kisebb szelepekre tökéletes hajtás)
- SQ05.2-14.2 (Nyit-zár üzem)
- SQR05.2-14.2 (Szabályzó üzem)
- SQEx05.2-14.2 (Nyit-zár üzem, Ex-es terület)
- SQREx05.2-14.2 (Szabályzó üzem, Ex-es terület)
- SQV05.2-14.2 (Változtatható fordulatszámú hajtómű, Nyit-zár üzem)
- SQRV05.2-14.2 (Változtatható fordulatszámú hajtómű, szabályzó üzem)
- SQVEx05.2-14.2 (Változtatható fordulatszámú hajtómű, Nyit-zár üzem, Ex-es terület)
- SQRVEx05.2-14.2 (Változtatható fordulatszámú hajtómű, szabályzó üzem, Ex-es terület)

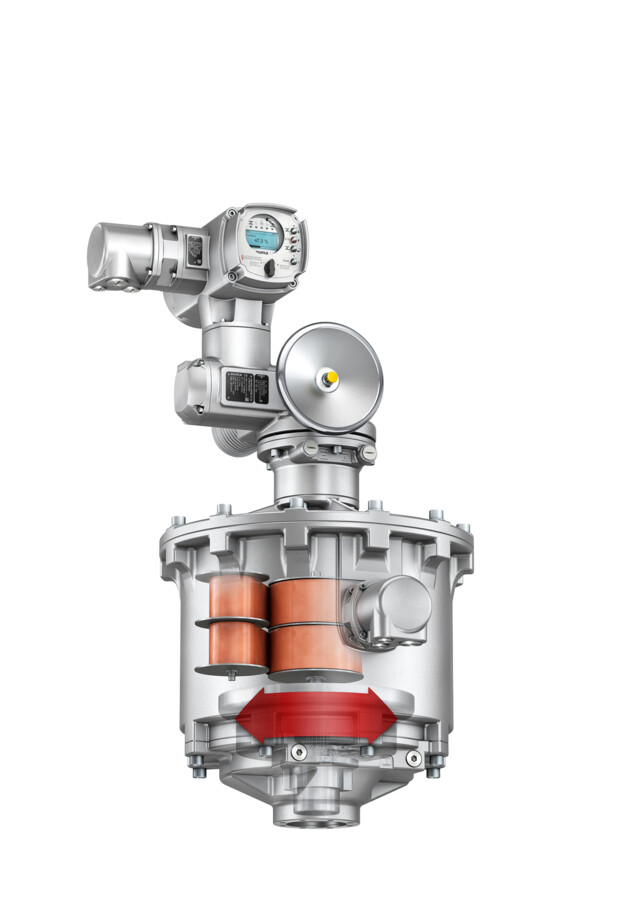

- FQM(Ex) 05.1-12.1 (Biztonsági egység áramkimaradás vagy vészleállítás(ESD) esetén)
Széles nyomaték és zárásidő tartomány, akár Nyit-zár üzem, vagy szabályozás függetlenül attól, hogy normál vagy robbanásbiztos környezetbe kerül. A hajtómű kialakítása, mechanikai felépítése egyszerű, ebből kifolyólag megbízhatósága magas, karbantartásigénye csekély.
A hajtómű szállítható egyen vagy váltóáramú, egy vagy háromfázisú kivitelben, széles feszültségtartománnyal, tekercsfejbe épített hőkioldóval fázisonként.
Minimális védettsége: IP68 (EN 60529)
Környezeti hőmérséklet: -40 °C – + 80°C
Korrózióvédelem: porfestés (AUMA Szürke, RAL7037-hez hasonló)
Hajtóműben lévő kapcsolók:
- 1 db záró irányú végállás kapcsoló
- 1 db nyitó irányú végállás kapcsoló
- 1 db záró irányú nyomatékhatároló kapcsoló
- 1 db nyitó irányú nyomatékhatároló kapcsoló
A hajtómű tartalmaz egy PTC önszabályozó fűtőellenállást, mely a páralecsapódást hivatott megakadályozni (24-400V -ig).
Kézikerekes működtetési lehetőség, átkapcsolás nélkül (motoros üzemben nem forog). Elektromos dugaszolható csatlakozása teljes bekötést biztosít mind a vezérlés mind a táplálás részére.
Hajtómű csatlakozó perem és kuplung méretek: EN ISO 5211 szerint.
A fentieken túl a hajtómű igény szerint kiegészíthető vezérlőegységgel, helyzettávadóval, és magasabb szintű korrózióvédelemmel, IP védettséggel és 90°-tól eltérő lengésszögű végütközővel.
