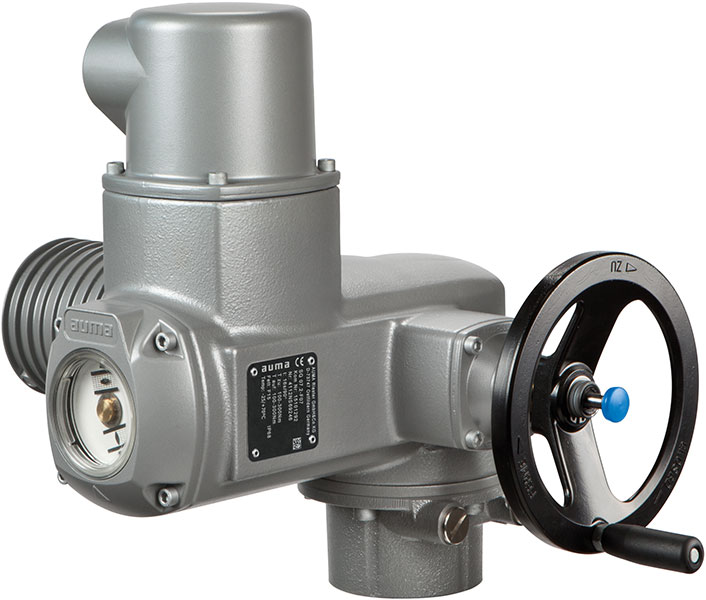

Negyedfordulatú hajtómű

Az AUMA negyedfordulatú (90°-os) hajtómű az ipar szinte minden területén alkalmazható pillangószelepek, gömbcsapok, kúposcsapok mozgatására, automatizálására.

Típusok

  • SQ05.2-14.2
  • SQR05.2-14.2
  • SQEx05.2-14.2
  • SQREx05.2-14.2

Széles nyomaték és zárásidő tartomány, akár nyit-zár üzem, vagy szabályozás függetlenül attól, hogy normál vagy robbanásbiztos környezetbe kerül. A hajtómű kialakítása, mechanikai felépítése egyszerű, ebből kifolyólag megbízhatósága magas, karbantartásigénye csekély.

A hajtómű szállítható egyen vagy váltóáramú, egy vagy háromfázisú kivitelben, széles feszültségtartománnyal, tekercsfejbe épített hőkioldóval fázisonként.

Minimális védettsége: IP68 (EN 60529)
Környezeti hőmérséklet: -40 °C – + 80°C
Korrózióvédelem: porfestés (AUMA Szürke, RAL7037-hez hasonló)

Hajtóműben lévő kapcsolók:

  • 1 db záró irányú végállás kapcsoló
  • 1 db nyitó irányú végállás kapcsoló
  • 1 db záró irányú nyomatékhatároló kapcsoló
  • 1 db nyitó irányú nyomatékhatároló kapcsoló

A hajtómű tartalmaz egy PTC önszabályozó fűtőellenállást, mely a páralecsapódást hivatott megakadályozni (24-400V -ig).

Kézikerekes működtetési lehetőség, átkapcsolás nélkül (motoros üzemben nem forog). Elektromos dugaszolható csatlakozása teljes bekötést biztosít mind a vezérlés mind a táplálás részére.

Hajtómű csatlakozó perem és kuplung méretek: EN ISO 5211 szerint.

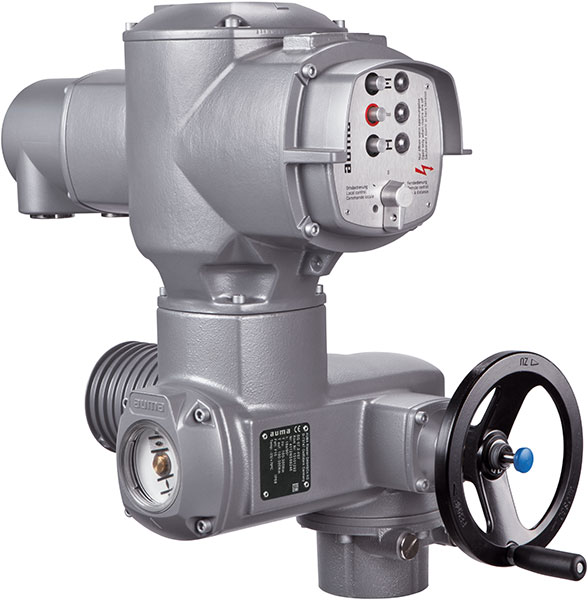

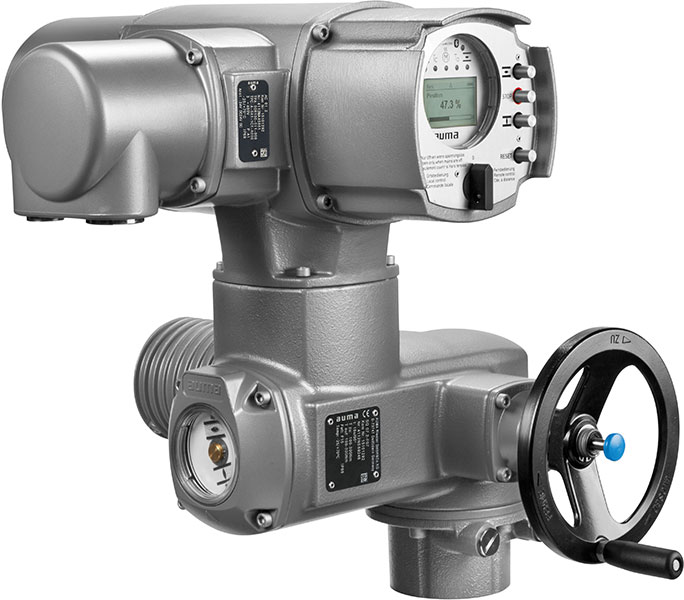

A fentieken túl a hajtómű igény szerint kiegészíthető vezérlőegységgel, helyzettávadóval, és magasabb szintű korrózióvédelemmel, IP védettséggel és 90°-tól eltérő lengésszögű végütközővel.
