Az AUMA forgató (többfordulatú) hajtómű az ipar szinte minden területén alkalmazható tolózárak, szelepek, zsilipek mozgatására, automatizálására.
Típusok

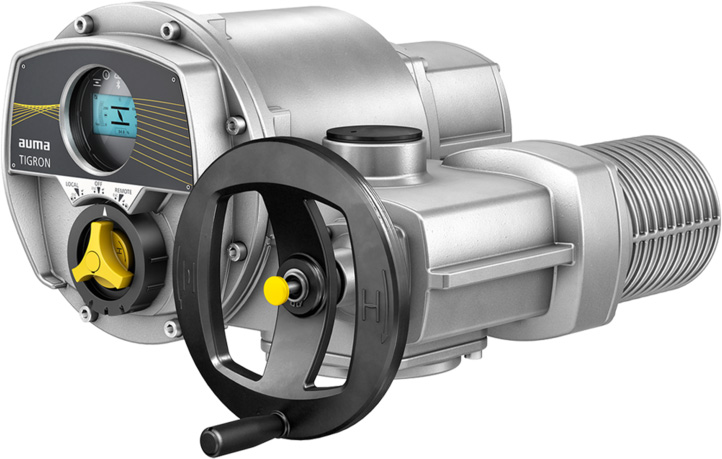

- TIGRON TR-M30X – TR-M1000X (Kizárólag Ex-es területre készült hajtómű)

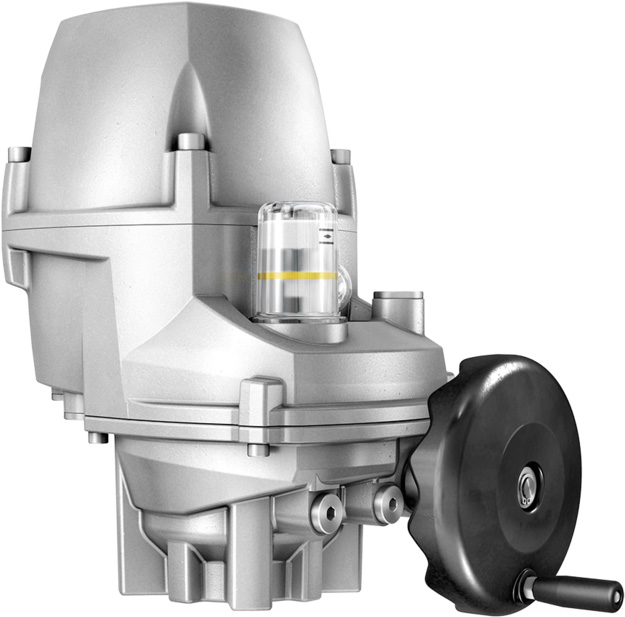

- PROFOX PF-M25 – PF-M100 (Kicsi, kompakt, kisebb szelepekre)
- PROFOX PF-M25X – PF-M100X (Kicsi, kompakt, kisebb szelepekre)
- SA07.2-16.2 (Nyit-zár üzem)
- SAR07.2-16.2 (Szabályzó üzem)
- SAEx07.2-16.2 (Nyit-zár üzem, Ex-es terület)
- SAREx07.2-16.2 (Szabályzó üzem, Ex-es terület)
- SAV07.2-16.2 (Változtatható fordulatszámú hajtómű, Nyit-zár üzem)
- SARV07.2-16.2 (Változtatható fordulatszámú hajtómű, szabályzó üzem)
- SAVEx07.2-16.2 (Változtatható fordulatszámú hajtómű, Nyit-zár üzem, Ex-es terület)
- SARVEx07.2-16.2 (Változtatható fordulatszámú hajtómű, szabályzó üzem, Ex-es terület)
Széles nyomaték és fordulatszám tartomány, akár Nyit-zár üzem, vagy szabályozás függetlenül attól, hogy normál vagy robbanásbiztos környezetbe kerül. A hajtómű kialakítása, mechanikai felépítése egyszerű, ebből kifolyólag megbízhatósága magas, karbantartásigénye csekély. A hajtómű szállítható egyen vagy váltóáramú, egy vagy háromfázisú kivitelben, széles feszültségtartománnyal, tekercsfejbe épített hőkioldóval fázisonként.
Minimális védettsége: IP68 (EN60529)
Környezeti hőmérséklet: -40 °C – + 80°C
Korrózióvédelem: porfestés (AUMA Szürke, RAL 7037-hez hasonló)
Hajtóműben lévő kapcsolók
- 1 db záró irányú végállás kapcsoló
- 1 db nyitó irányú végállás kapcsoló
- 1 db záró irányú nyomatékhatároló kapcsoló
- 1 db nyitó irányú nyomatékhatároló kapcsoló
- 1 db villogó „ÜZEMBEN” jelző kapcsoló
A hajtómű tartalmaz egy PTC önszabályozó fűtőellenállást, mely a páralecsapódást hivatott megakadályozni (24-400V -ig). Kézikerekes működtetési lehetőség, automatikus visszaállással (motoros üzemben nem forog, ill. szabadon elforgatható). Elektromos dugaszolható csatlakozása teljes bekötést biztosít mind a vezérlés mind a táplálás részére. Hajtómű csatlakozó perem és kuplung méretek: EN ISO 5210 és DIN 3210 szerint.

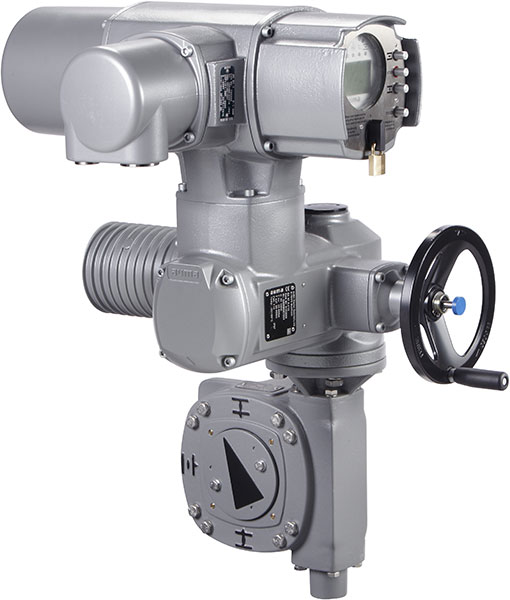

A fentieken túl a hajtómű igény szerint kiegészíthető forgató fokozóművel és/vagy negyedfordulatú fokozóművel, vezérlőegységgel, helyzettávadóval, és magasabb szintű korrózióvédelemmel és IP védettséggel.
Kezelési utasítások
- TIGRON TR-M30X – TR-M1000X és TR-MR30X – TR-MR1000X forgató hajtóművek
- PROFOX PF-M25 – PF-M100 forgató hajtómű

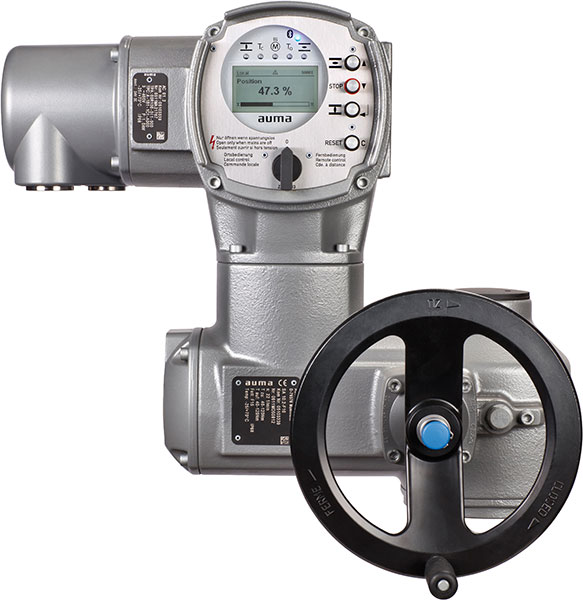

- AUMATIC SA(R)07.2-16.2 hajtómű

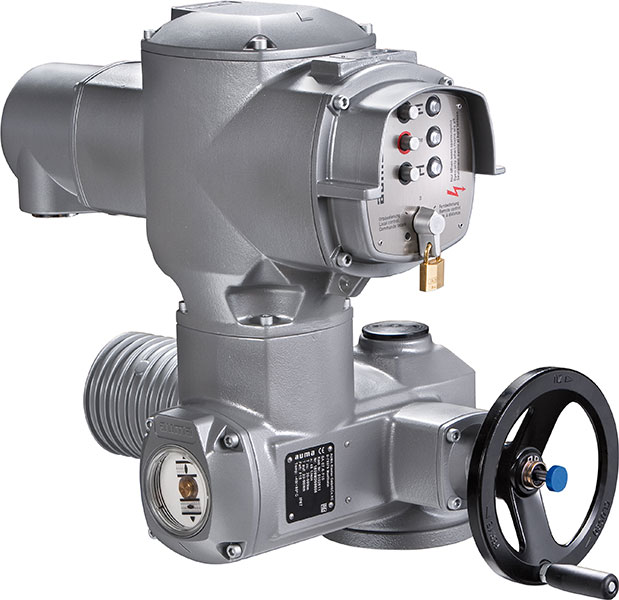

Non intrusive AC01.2 vezérléssel - AUMA MATIC SA(R)07.2-16.2 hajtómű

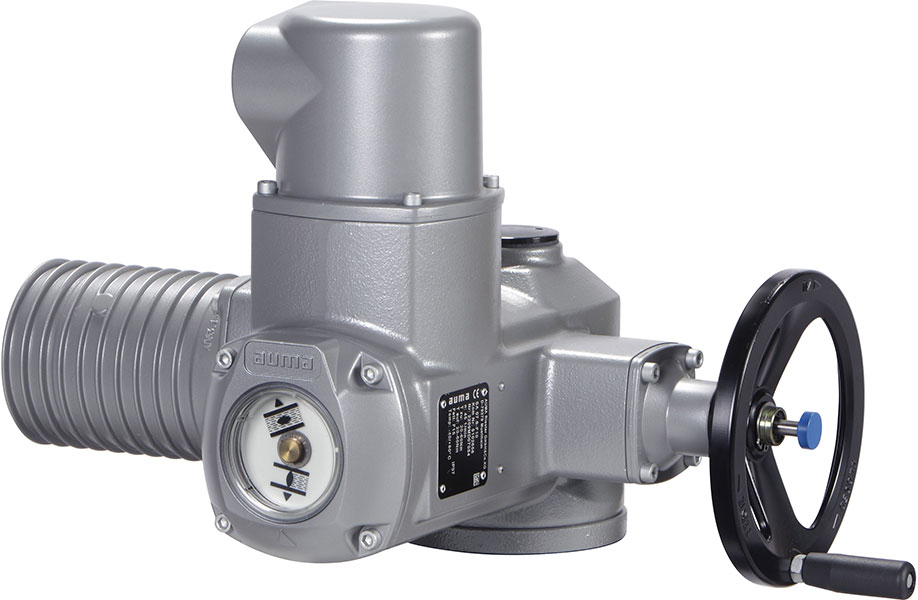

AM01.1-02.1 vezérléssel - AUMA NORM SA(R)07.2-16.2 hajtómű
- AUMATIC SA(R)Ex07.2-16.2 hajtómű
Non intrusive ACExC01.2 vezérléssel - AUMATIC SA(R)Ex07.2-16.2 hajtómű
Non intrusive ACExC01.2 Profibus vezérléssel - AUMATIC SA(R)V07.2-16.2 hajtómű
Non intrusive ACV01.2 vezérléssel - AUMATIC SA(R)VEx07.2-16.2 hajtómű
Non intrusive ACVExC01.2 vezérléssel
Metszetábrák
- AUMA NORM SA(R)07.2-16.2 hajtómű
- AUMATIC SA(R)07.2-16.2 hajtómű Non intrusive AC01.2 vezérléssel
- AUMA MATIC SA(R)07.2-16.2 hajtómű AM01.1-02.1 vezérléssel
- TIGRON TR-M30X – TR-M1000X és TR-MR30X – TR-MR1000X hajtómű
- PROFOX PF-M25 – PF-M100 hajtómű
- PROFOX PF-M25X – PF-M100X hajtómű
- AUMATIC SA(R)V07.2-16.2 hajtómű ACV01.2 vezérléssel
Műszaki adatok
- PROFOX PF-M25 – PF-M100 hajtómű
- PROFOX PF-M25X – PF-M100X hajtómű
- TIGRON TR-M30X – TR-M1000X hajtómű
- TIGRON TR-M30X – TR-M1000X hajtómű
- AUMA NORM SA07.2-16.2 hajtómű
- AUMA NORM SA07.2-16.2 hajtómű
- AUMA NORM SAEx07.2-16.2 hajtómű
- AUMA NORM SAEx07.2-16.2 hajtómű
- AUMA NORM SAR07.2-16.2 hajtómű
- AUMA NORM SAR07.2-16.2 hajtómű
- AUMA NORM SAREx07.2-16.2 hajtómű
- AUMA NORM SAREx07.2-16.2 hajtómű
- AUMA SAV07.2-16.2 hajtómű ACV01.2 vezérléssel
- AUMA SARV07.2-16.2 hajtómű ACV01.2 vezérléssel
- AUMA SAVEx07.2-16.2 hajtómű ACVExC01.2 vezérléssel
- AUMA SARVEx07.2-16.2 hajtómű ACVExC01.2 vezérléssel
